概述

LWY系列涡轮流量计具有结构简单、轻巧、精度高、重复性好、反应灵敏，安装维护使用方便等特点。
典型应用于水、柴油、甲醇等无杂质、无强烈腐蚀性液体，若与有特殊功能的显示仪表配套，还可以进行定量控制，超量报警，是流量计量和节能的理想仪表。

特点

1、传感器为硬质合金轴承止推式，不仅保证精度，耐磨性能提高，而且有结构简单，牢固及拆装方便等特点
2、多种变送器模式:三线制脉冲输出;二线制4~2OmA电流输出;现场显示并输出4~2OmA;电池供电等,适用于不同使用场合
3、智能化处理: 仪表系数多点非线修正,保证全量程高精度
4、仪表系数、累积流量值掉电保持，十年不丢失

工作原理
流体流经传感器壳体，由干叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器(由永久磁钢和线圈组成)的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量或总量。在一定的流量范围内，脉冲频率f与流经传感器的流体(瞬时流量Q)成正比，流量计算公式为:

基本性能参数

测量介质			液体（对304或316不锈钢，2Cr13钢或镍及钢玉Al2O3不能有腐蚀
通径mm		螺纹连接	4、6、10、15、20、25、32、40
		法兰连接	（25）、（32）、（40）、50、65、80、100、125、150、200 （DN25-40常规为螺纹连接，法兰连接需特殊订货）
精度等级			1级、0.5级（特定流量段可达0.2级）
重复性			指示值的±0.2%
介质温度			-20℃～+120℃
适用环境			温度：-20℃～+55℃，湿度：5-95%
防护等级			IP67
防爆等级			ExmⅡCT6 ExdⅡBT6
供电电源			12VDC 24VDC或电池供电（3.2V 10AH）
输出信号	脉冲输出		电压幅度：高电平≥8V,低电平≤0.8V	传输距离≤1000米
	标准电流		4-20mA DC
直管段要求			流量计上游≥20DN 下游≥5DV

测量范围及公称压力

通径DN mm	正常测量范围 m³/h	扩展流量范围 m³/h	常规公称压力MPa	高压型耐压MPa
4	0.04-0.25	0.04-0.4	6.3	25
6	0.1-0.6	0.06-0.6	6.3	25
10	0.2-1.2	0.15-1.5	6.3	25
15	0.6-6	0.4-8	6.3	25
20	0.8-8	0.45-9	6.3	25
25	1-10	0.5-10	6.3（法兰为4.0）	25
32	1.5-15	0.75-15	6.3（法兰为4.0）	25
40	2-20	1-20	6.3（法兰为4.0）	25
50	4-40	2-40	2.5	25
65	7-70	4-70	2.5	25
80	10-100	5-100	2.5	25
100	20-200	10-200	2.5	25
125	25-250	13-250	2.5	25
150	30-300	15-300	1.6	16
200	80-800	40-800	1.6	16

常规涡轮流量计传感器外形结构及尺寸

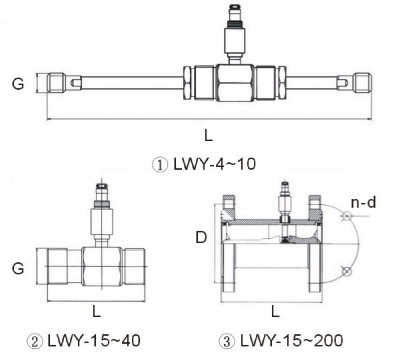

① LWY-4~1O传感器结构
及安装尺寸示意图
② LWY-15~40传感器结构
及安装尺寸示意图
③LWY-15~200传感器结构
及安装尺寸示意图

尺寸表

公称通径 mm	L(mm)	G	D(mm)	d(mm)	h(孔数）
4	225	G1/2
6	225	G1/2
10	345	G1/2
15	75	G1	φ65	φ14	4
20	80	G1	φ75	φ14	4
25	100	G5/4	φ85	φ14	4
32	140	G2	φ100	φ14	4
40	140	G2	φ110	φ18	4
50	150		φ125	φ18	4
65	170		φ145	φ18	4
80	200		φ160	φ18	8
100	220		φ180	φ18	8
125	250		φ210	φ25	8
150	300		φ250	φ25	8
200	360		φ295	φ23	12

选型说明：

型号编码								说明
LWY-	□	□	□	□	□	□	□
公称通径	4							4mm，普通涡轮流量范围0.04~0.25m3/h，宽量程涡轮为0.04~0.4m3/h
	6							6mm，普通涡轮流量范围0.1~0.6m3/h，宽量程涡轮为0.06~0.6m3/h
	10							10mm，普通涡轮流量范围0.2~1.2m3/h，宽量程涡轮为0.15~1.5m3/h
	15							15mm，普通涡轮流量范围0.6~6m3/h，宽量程涡轮为0.4~8m3/h
	20							20mm，普通涡轮流量范围0.8~8m3/h，宽量程涡轮为0.45~9m3/h
	25							25mm，普通涡轮流量范围1~10m3/h，宽量程涡轮为0.5~10m3/h
	32							32mm，普通涡轮流量范围1.5~15m3/h，宽量程涡轮为0.75~15m3/h
	40							40mm，普通涡轮流量范围2~20m3/h，宽量程涡轮为1~20m3/h
	50							50mm，普通涡轮流量范围4~40m3/h，宽量程涡轮为2~40m3/h
	65							65mm，普通涡轮流量范围7~70m3/h，宽量程涡轮为4~70m3/h
	80							80mm，普通涡轮流量范围10~100m3/h，宽量程涡轮为5~100m3/h
	100							100mm，普通涡轮流量范围20~200m3/h，宽量程涡轮为10~200m3/h
	125							125mm，普通涡轮流量范围25~250m3/h，宽量程涡轮为13~250m3/h
	150							150mm，普通涡轮流量范围30~300m3/h，宽量程涡轮为15~300m3/h
	200							200mm，普通涡轮流量范围80~800m3/h，宽量程涡轮为40~800m3/h
类型		N						基本型，12~24VDC供电，三线制脉冲输出
		A						4~20mA两线制电流输出，远传变送型
		B						电池供电现场显示型，无电流输出
		C						现场显示带4~20mA两线制电流输出型
精度等级			05					精度0.5级
精度等级			10					精度1级
涡轮类型				W				宽量程涡轮（精度只能选1.0级）
涡轮类型				S				标准涡轮
本体材质					S			304不锈钢
本体材质					L			316不锈钢
防爆						N		无防爆
防爆						E		防爆型（ExdⅡBT6）
压力等级							N	常规（参照第二页测量范围及公称压力）
压力等级							H	高压（参照第二页测量范围及公称压力）

注:① DN4~10均为螺纹连接，并标准配置前后直管段和过滤器;
② DN15~40常规也是螺纹连接，但DN15~40也可以选择法兰连接，选型时需在通径后加注
(“FL”)代表法兰连接;
③DN50~200均为法兰连接。

概述

LWQ系列气体涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计，综合了气体力学、流体力学、电磁学等理论而自行研制开发的特别是LWQ-D系列集温度、压力、流量传感器和智能流量积算仪于一体的新一代高精度、高可靠性的气体精密计量仪表。具有出色的低压和高压计量性能，多种信号输出方式以及对流体扰动的低敏感性，广泛适用于天然气、煤制气、液化气、轻烃气等气体的计量。

产品特点

.采用新型传感器，始动流量低、压力损失小、抗振与抗脉动流性能好、不易腐蚀、可靠性好、使用寿命长。
.采用新型微处理器与高性能的集成芯片，运算精度高，整机功能强大，性能优越。
.采用先进的微功耗高新技术，整机功耗低。即能用内电池长期供电运行，又可由外电源供电运行。
.按流量频率信号，可将仪表系数分八段自动进行线性修正，可根据用户需要提高仪表的计算精度。
.采用EEPROM数据存贮技术，具备历史数据的存贮与查询功能，三种历史数据记录方式可供用户选择。
.流量计表头可180度旋转，安装使用简单方便。
.高精确度，一般可达±1.5%R、±1.0%R0。
.重复性好，短期重复性可达0.05%~0.2%，正是由于具有良好的重复性，在贸易结算中是优先选用的流量计

基本参数

仪表口径（mm）及连接方式	25、40、50、65、80、100、125、150、200、250、300采用法兰连接 25、40、50、可采用螺纹连接
精度等级	±1.5%
仪表材质	表体：304不锈钢或铸铝转换器：铸铝叶轮：防腐ABS或优质铝合金
使用条件	介质温度：-20℃～80℃，湿度：5-95% 环境温度：-30℃～60℃，大气压力：80kpc-106kpc
工作电源	外电源：+24VDC,适用于4-20mA输出,脉冲输出，RS485等，整机功耗＜1W 内电源：1组3.6V10AH锂电池，无信号输出，平均功耗≤1W,可连接使用3年以上。
信号线接	内螺纹M20*1.5或其它
防爆等级	ExiaⅡCT4或ExdⅡBT6
防护等级	IP65

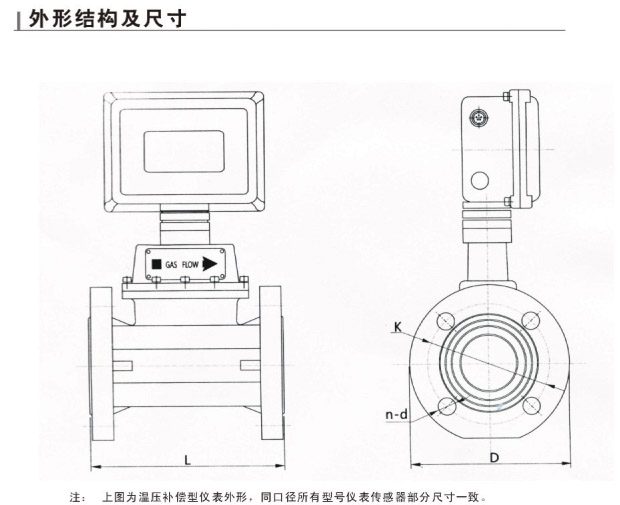

尺寸

通径mm	L	D	K	N	D	螺栓规格	常规耐压MPa
DN25	170	115	85	4	φ14	M12×50	4.0
DN40	200	150	110	4	φ18	M16×55
DN50	200	165	125	4	φ18	M16×60
DN65	240	185	145	4	φ18	M16×65	1.6
DN80	240	200	160	8	φ18	M16×70
DN100	300	220	180	8	φ18	M16×80
DN125	240	250	210	8	φ18	M16×80
DN150	450	285	240	8	φ22	M20×80
DN200	600	340	295	12	φ22	M20×90
DN250	500	403	355	12	φ26	M24×90
DN300	300	460	410	12	φ26	M24×100

测量范围

公称通径（mm）	型号	量程范围（m3/h）	始动流量（m3/h）	耐压等级	安装方式
DN25	LWQ-25	2.5-25	1	1.6	法兰（螺纹）
DN40	LWQ-40	5-50	2.5	1.6	法兰（螺纹）
DN50	LWQ-50A	6-65	3.5	1.6	法兰
DN50	LWQ-50B	10-100	3.5	1.6	法兰
DN65	LWQ-65	15-200	5	1.6	法兰
DN80	LWQ-80A	13-250	5	1.6	法兰
DN80	LWQ-80B	20-400	5	1.6	法兰
DN100	LWQ-100A	20-400	8	1.6	法兰
DN100	LWQ-100B	35-650	8	1.6	法兰
DN125	LWQ-125	35-700	10	1.6	法兰
DN150	LWQ-150A	35-700	10	1.6	法兰
DN150	LWQ-150B	50-1000	10	1.6	法兰
DN200	LWQ-200A	80-1600	20	1.6	法兰
DN200	LWQ-200B	130-2500	20	1.6	法兰
DN250	LWQ-250A	150-2500	30	1.6	法兰
DN250	LWQ-250B	200-4000	30	1.6	法兰
DN300	LWQ-300	200-4000	40	1.6	法兰

选型及说明

型号编码				说明
LWQ	—□	—□	—□
仪表类型	N			基本型，脉冲输出，无显示
	A			电流输出型，无显示
	B			现场显示型（无信号输出）
	C			显示输出型（现场显示+电流输出）
	D			温压补偿型（现场显示+电流输出）
仪表口径		25		25mm
		40		40mm
		50A/B		50mm
		80A/B		80mm
		100A/B		100mm
		150A/B		150mm
		200A/B		200mm
		250A/B		250mm
		300		300mm
传感器材质			N	本材质为铝合金（最高耐压：1.0MPa）机芯为防腐材料
传感器材质			S	本体材质为304不锈钢（高压型）机芯为防腐材料
