概述
LC11系列椭圆齿轮流量计系直读累积式仪表，是计量流经管道内液体流量总和的容积式流量计。可广泛用于石油、化工、医药卫生等部门的流量测量。
特点
1、精确度高，受液体粘度影响较小;
2、表前不需安装直管段。
工作原理

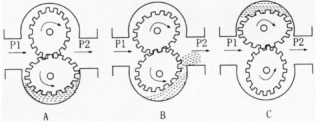

在仪表测量室进出口两端液体压差的作用下，一对椭圆齿轮在轴上不停地转动并排出液体，测出椭圆齿轮的转数即可知道流经仪表液体的总值。
工作原理
|
型号
|
L
|
H
|
DO
|
DN
|
φD
|
|
LC11-15
|
170
|
230
|
φ65
|
φ15
|
φ14
|
|
LC11-20
|
200
|
234.5
|
φ75
|
φ20
|
φ14
|
|
LC11-25
|
260
|
250
|
φ85
|
φ25
|
φ14
|
|
LC11-40
|
245
|
270
|
φ110
|
φ40
|
φ18
|
|
LC11-50
|
340
|
325
|
φ125
|
φ50
|
φ18
|
|
LC11-80
|
420
|
370
|
φ160
|
φ80
|
φ18
|
|
LC11-100
|
515
|
470
|
φ180
|
φ100
|
φ18
|
注：1.流量计可水平安装或垂直安装，但椭圆齿轮轴应安装成水平位置。
2.流量计本体材料有铸铁（普通型，主要用于油类介质测量），不锈钢（防腐型）
3.为防止被测介质中的杂物卡死流量计，必须在表前安装过滤器配套使用。
外形尺寸
型号规格技术指标
|
型号
|
LC11-15
|
LC11-20
|
LC11-25
|
LC11-40
|
LC11-50
|
LC11-80
|
LC11-100
|
|
通径 mm
|
15
|
20
|
25
|
40
|
50
|
80
|
100
|
|
流量范围 m3/h
|
0.15 ~1.5
|
0.3 ~3
|
0.6 ~6
|
1.5 ~15
|
2.4 ~24
|
6 ~60
|
10 ~100
|
|
基本误差限 %
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
|
公称压力 MPa
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
1.6
|
|
介质温度 ℃
|
-20℃~-80℃
|
|
最大流量时
的压力损失 MPa
|
0.05
|
0.05
|
0.05
|
0.05
|
0.05
|
0.05
|
0.05
|
|
最小分度值 L
|
0.1
|
0.1
|
0.1
|
1
|
1
|
10
|
10
|
选型说明
|
型号
|
口径
|
附加配置
|
|
LC11-
|
15-100（DN15-100）
|
—P(脉冲输出)
|
|
—I（电流输出）
|
|
—Z（回零表头）
|
|
—B（不锈钢齿轮）
|
|
—BB（全不锈钢）
|
|
—N（高粘齿轮）
|
|
—T（高温型）
|
|
